Ερμάριο διανομής ρεύματος

Σπίτι / Προϊόντα / Ερμάριο διανομής ρεύματος
Επισκόπηση προϊόντος & Βασική Αρχιτεκτονική



Σχεδιασμένο για κύρια και δευτερεύουσα διανομή ισχύος, αυτό το ερμάριο λαμβάνει εισερχόμενη ισχύ από μετασχηματιστές ή συσκευές διανομής και δρομολογεί κυκλώματα διακλάδωσης σε βαρέα μηχανήματα, κέντρα ελέγχου κινητήρα και υποσυστήματα αυτοματισμού.


Δομή περιβλήματος:Αρθρωτός δομικός σκελετός συναρμολογημένος από χαλύβδινα προφίλ ψυχρής έλασης 1,5 mm-2,0 mm-, σχεδιασμένο με βήμα οπής 25 mm για ευέλικτη τοποθέτηση εσωτερικών εξαρτημάτων και εύκαμπτη βαθμίδα ζυγού.


Σύστημα Busbar:Χάλκινες ράβδοι ηλεκτρολυτικής σκληρής βήματος (ETP) (καθαρότητα 99,9%), επάργυροι- στις αρθρώσεις επαφής, σχεδιασμένοι για πυκνότητες ρεύματος έως 2,0 A/mm2 για την αποφυγή τοπικών θερμικών σημείων.


Εσωτερική κατάτμηση:Διαμορφώστε διαμορφώσεις εσωτερικού διαχωρισμού IP σε Form IVb χρησιμοποιώντας γαλβανισμένα χαλύβδινα φύλλα ή μονωμένα εμπόδια για να διαχωριστούν λειτουργικές μονάδες, ράβδοι ζυγών και ζώνες σύνδεσης καλωδίων.


Σχεδιασμός εισόδου καλωδίου:Αφαιρούμενες επάνω και κάτω πλάκες στυπιοθλίπτη προ-διάτρητες ή άδειες, που φιλοξενούν κάτω-βαρείς βιομηχανικούς συνδετήρες εισόδου- ή στυπιοθλίπτες καλωδίων συμπίεσης πολλαπλών{3} οπών.




Τεχνικές Προδιαγραφές & Πίνακας Διαμόρφωσης



Παράμετρος

Εύρος προδιαγραφών

Πρότυπο Συμμόρφωσης

Ονομαστική τάση λειτουργίας (Ue)

Έως 690V AC, 50/60 Hz

IEC 61439-1/-2

Βαθμολογημένο τρέχον (σε)

Έως 6300A

IEC 61439

Βραχυκύκλωμα-Αντοχή (Icw)

Έως 100 kA για 1 δευτερόλεπτο

IEC 60439-1

Προστασία εισόδου (Αξιολόγηση IP)

IP30 έως IP65

IEC 60529 / NEMA 12/4X

Υλικό περιβλήματος

Χάλυβας ψυχρής{{0} έλασης (CRS) / Ανοξείδωτος χάλυβας 304/316

ASTM A1008 / AISI 304

Φινίρισμα επιφάνειας

Εποξειδική-πολυεστερική σκόνη, ανάγλυφη, 80-120 um

ISO 2409 (προσκόλληση)

Τυπικό χρώμα

RAL 7035 (Γκρι ανοιχτό) / RAL 7032 / Προσαρμοσμένο

Βιομηχανικό Πρότυπο




Κατασκευή & Ποιοτικός Έλεγχος


Οι σειρές παραγωγής χρησιμοποιούν κυψέλες κατασκευής CNC υψηλής ακρίβειας{{0} για τη διατήρηση των ανοχών δομικής συναρμολόγησης εντός +/-0,2 mm, διασφαλίζοντας την ακεραιότητα συμπίεσης της φλάντζας σε όλες τις τσιμούχες θυρών.

01/

Κατασκευή λαμαρίνας:Η κοπή με λέιζερ με ίνες CNC Trumpf σε συνδυασμό με τα φρένα πολλαπλών{{0}αξόνων Amada εξασφαλίζει σταθερές γωνίες κάμψης, ακριβείς προσαρμογές στις γωνίες και αρθρώσεις πλαισίου χωρίς πίεση-.

02/

Ακεραιότητα συγκόλλησης και ραφής:Ρομποτική συνεχής συγκόλληση MIG/TIG σε πλαίσια που φέρουν δομικό φορτίο-, ακολουθούμενη από χειροκίνητη λείανση για την εξάλειψη των αυξανόμενων τάσεων και την εξασφάλιση υψηλών ονομαστικών μηχανικών φορτίων.

03/

Επιφανειακή προ-επεξεργασία:Ο καθαρισμός εμβάπτισης με φωσφορικό σίδηρο επτά σταδίων εξαλείφει τα λάδια έλασης και τα άλατα μύλου, ακολουθούμενη από ηλεκτροστατική εναπόθεση σκόνης και θερμική σκλήρυνση στους 200 βαθμούς, περνώντας δοκιμές διάβρωσης με ψεκασμό αλατιού 1000 ωρών ανά ASTM B117.

04/

Εργοστασιακή δοκιμή αποδοχής (FAT):Κάθε ολοκληρωμένο συγκρότημα υποβάλλεται σε δοκιμή διηλεκτρικής αντοχής 2,5 kV για 1 λεπτό, έλεγχοι έγχυσης πρωτογενούς/δευτερογενούς ρεύματος, συνεχής επαλήθευση σύνδεσης γείωσης (<=0.1 ohm), and mechanical interlock operational trials prior to crating.

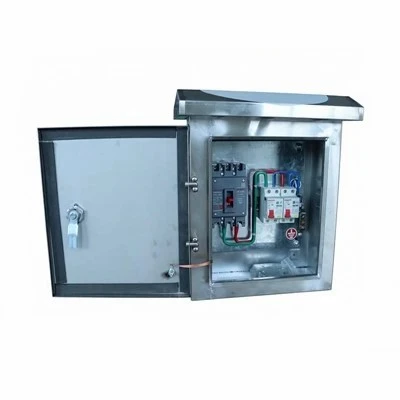

Low Voltage Power Distribution Cabinet



Περιβάλλοντα Εφαρμογής

Εγκαταστάσεις Βιομηχανικού Αυτοματισμού:Στεγάζει ράφια ελέγχου PLC, μονάδες μεταβλητής συχνότητας (VFD) και εκκινητές βαρέων κινητήρων σε συνεχείς γραμμές παραγωγής.


Εμπορικά ακίνητα και υγειονομική περίθαλψη:Διαχειρίζεται τον κρίσιμο φωτισμό, τα δίκτυα ελέγχου HVAC και τη βοηθητική εφεδρική διανομή ισχύος σε πολυ-περιοχές.


Υποδομή Ανανεώσιμων Πηγών Ενέργειας:Ενσωματωμένο σε ολισθητήρες ηλιακών μετατροπέων και πύργους βάσης ανεμογεννητριών, χρησιμοποιώντας εξειδικευμένα συστήματα στεγανοποιημένων καιρικών συνθηκών-.



Λίστα ελέγχου αξιολόγησης προμηθευτών για μηχανικούς προμηθειών



Κίνηση Μηχανικής

Μπορεί ο κατασκευαστής να απορροφήσει σχηματικά σχήματα DXF/STEP και να δημιουργήσει τρισδιάστατα σχέδια καταστημάτων με επικυρώσεις εκκαθάρισης διαύλου εντός 48 ωρών;

01

Ιχνηλασιμότητα πρώτων υλών

Οι εισερχόμενες αποστολές μετάλλων και χαλκού συνοδεύονται από πιστοποιητικά δοκιμής μύλου (MTC) που επικυρώνουν την καθαρότητα και την αντοχή σε εφελκυσμό;

02

Καθυστέρηση προσαρμογής

Ο τυπικός χρόνος παράδοσης για προσαρμοσμένα προφίλ διάτρησης και αρθρωτές προσαρμογές διάταξης κυμαίνεται από 3 έως 4 εβδομάδες μετά την απενεργοποίηση-σχεδίου.

03

Εξαγωγή ακεραιότητας συσκευασίας

Είναι οι μονάδες ασφαλισμένες σε ξύλινες ολισθήσεις με θερμική-επεξεργασία ISPM 15, τυλιγμένες σε αντιδιαβρωτική μεμβράνη VCI και προστατεύονται με ενίσχυση άκρων για την αποφυγή παραμόρφωσης στη μεταφορά;

04



FAQ



Ε: Τι πάχος λαμαρίνας χρησιμοποιείται για το δομικό πλαίσιο και τα εξωτερικά πάνελ;

Α: Ο κύριος δομικός σκελετός χρησιμοποιεί προφίλ από χάλυβα ψυχρής{{1} έλασης 2,0 mm για να διατηρεί υψηλά φορτία εξοπλισμού χωρίς κάμψη. Τα πάνελ θυρών και τα αφαιρούμενα πλαϊνά/πίσω καλύμματα χρησιμοποιούν χαλύβδινα φύλλα 1,5 mm. Οι επιλογές από ανοξείδωτο χάλυβα Grade 304 ή 316 είναι διαθέσιμες σε πάχη από 1,5 mm έως 2,0 mm για διαβρωτικά ή θαλάσσια περιβάλλοντα.

Ε: Πώς υπολογίζονται και διαχειρίζονται τα όρια αύξησης της θερμοκρασίας του διαύλου;

Α: Το μέγεθος του διαύλου συμμορφώνεται αυστηρά με τους κανόνες σχεδιασμού του IEC 61439, λαμβάνοντας υπόψη την-διατομή, το εφέ δέρματος και τις εσωτερικές θερμοκρασίες περιβάλλοντος του περιβλήματος. Οι βιδωμένοι σύνδεσμοι βαθμονομούνται με ροπή-και ασφαλίζονται με συγκροτήματα ροδέλας ελατηρίου Belleville για διατήρηση σταθερής πίεσης επαφής υπό κυκλική θερμική διαστολή.

Ε: Μπορούν αυτά τα ντουλάπια διανομής να συμμορφώνονται με τα πρότυπα UL 508A ή IEC 61439;

Α: Ναι. Τα ερμάρια έχουν σχεδιαστεί για να πληρούν τα δομικά και ηλεκτρικά κριτήρια IEC 61439 ως βάση. Για έργα της Βόρειας Αμερικής που απαιτούν πιστοποίηση UL 508A ή cULus, χρησιμοποιούμε-συμβατές επιλογές στοιχείων, μετρήσεις απόστασης και πρωτόκολλα κατασκευής κατόπιν αιτήματος έργου.

Ε: Ποια είναι η διαδικασία για την προσαρμογή των εγκοπών και των πινακίδων εισόδου καλωδίων;

A: Οι τυπικές μονάδες διαθέτουν πλάκες στυπιοθλίπτη πυθμένα εφοδιασμένες με αφαιρούμενες μονάδες αδένα. Για προσαρμοσμένες απαιτήσεις νοκ άουτ, τα διανυσματικά αρχεία (DXF/DWG) υποβάλλονται σε επεξεργασία απευθείας στην πρέσα διάτρησης CNC Trumpf πριν από την επίστρωση πούδρας, διασφαλίζοντας καθαρές άκρες- χωρίς γρέζια που διατηρούν την ονομαστική σφράγιση IP.

Ε: Ποια αντιδιαβρωτικά φινιρίσματα συνιστώνται για εξωτερικές ή παράκτιες εγκαταστάσεις;

Α: Για σοβαρές ατμοσφαιρικές συνθήκες, ο δομικός ανθρακούχο χάλυβας υφίσταται λειαντική αμμοβολή-στο Sa 2.5, ακολουθούμενη από μια βασική επίστρωση με εποξειδικό αστάρι πλούσιο σε ψευδάργυρο-και μια τελική επίστρωση πολυεστέρα ανθεκτική στην υπεριώδη ακτινοβολία-. Εναλλακτικά, η κατασκευή με βουρτσισμένο ανοξείδωτο χάλυβα 304 ή 316 (φινίρισμα #4) εξαλείφει εντελώς τους βασικούς κινδύνους οξείδωσης.

Ε: Ποια πρωτόκολλα συσκευασίας επιβάλλονται για τις διεθνείς θαλάσσιες μεταφορές;

Α: Τα συναρμολογημένα ντουλάπια βιδώνονται απευθείας σε βαριές ξύλινες ολισθήσεις, ερμητικά σφραγισμένες μέσα σε σακούλες μεμβράνης VCI (Αναστολέας διάβρωσης ατμών) που περιέχουν ενεργά αποξηραντικά για την εξουδετέρωση της υγρασίας κατά τη μεταφορά και περικλείονται σε βαρύ κυματοειδές κιβώτιο ή κιβώτιο από κόντρα πλακέ σύμφωνα με τα πρότυπα ISPM 15.

Ε: Έχετε ένα επερχόμενο έργο που απαιτεί προσαρμοσμένη διανομή ενέργειας;

Α: Ανεβάστε τα διαγράμματα μεμονωμένης-γραμμής (SLD) και τις απαιτήσεις διάταξης στο γραφείο μηχανικών μας για μια τεχνική αναθεώρηση 48 ωρών και επίσημη απάντηση RFQ.

Ως ένας από τους πιο έμπειρους κατασκευαστές και προμηθευτές ντουλαπιών διανομής ρεύματος στην Κίνα, υποστηρίζουμε επίσης προσαρμοσμένες υπηρεσίες. Σας καλωσορίζουμε θερμά να αγοράσετε υψηλής ποιότητας ντουλάπι διανομής ρεύματος από το εργοστάσιό μας. Εάν έχετε οποιαδήποτε ερώτηση σχετικά με τον τιμοκατάλογο, μη διστάσετε να μας στείλετε email.
